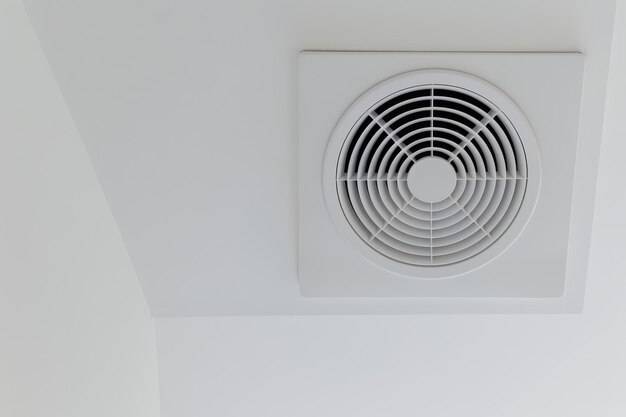

Dolna krawędź kratki wywiewnej powinna być zamontowana 15-30 cm od sufitu, a górna krawędź otworu nie dalej niż 15 cm od sufitu, co zapewnia skuteczny odbiór ciepłego i wilgotnego powietrza oraz zgodność z PN-83/B-03430/Az3 [1][2][6]. Przewód wywiewny należy prowadzić pionowo od króćca za kratką z dopuszczalnym odchyleniem do 30 stopni, aż do wylotu ponad dach [6][8].
Ile od sufitu powinna być kratka i przewód wywiewny?
Standardowa odległość dolnej krawędzi kratki od sufitu wynosi 15-30 cm, co w pomieszczeniach wilgotnych pozwala efektywnie wychwytywać ciepłe, zanieczyszczone i nasycone parą powietrze gromadzące się pod stropem [1][2][4][5].
Górna krawędź otworu kratki nie może być dalej niż 15 cm od sufitu, co wynika z wymagań normowych dla wentylacji grawitacyjnej i jest kluczowe dla utrzymania stabilnego ciągu [6].
Umiejscowienie kratki determinuje początek trasy, po której biegnie przewód wywiewny, dlatego właściwa wysokość od sufitu zapewnia prawidłową pracę całego kanału i minimalizuje straty ciągu [2][6].
Dlaczego odległość od sufitu ma kluczowe znaczenie?
Wentylacja grawitacyjna działa dzięki różnicy temperatur i gęstości, dlatego ciepłe powietrze naturalnie unosi się ku górze i powinno być odbierane przez kratkę położoną możliwie blisko sufitu [3][5].
Taki układ poprawia usuwanie wilgoci, gazów i zanieczyszczeń z górnej strefy pomieszczenia, co jest krytyczne w łazienkach i kuchniach oraz zapobiega kumulacji niepożądanych substancji [2][3][5].
Jak poprawnie poprowadzić przewód wywiewny od kratki?
Przewód wywiewny należy prowadzić możliwie pionowo od króćca kanału, dopuszczalne jest odchylenie do 30 stopni, co ogranicza opory przepływu i wspiera stabilny ciąg [6][8].
Wylot kanału powinien znaleźć się ponad dachem na wysokości co najmniej 0,3-0,6 m, zależnie od rodzaju pokrycia i ukształtowania połaci, aby zapobiegać zawirowaniom i cofaniu spalin wentylacyjnych [8].
Minimalny przekrój czynny kanału grawitacyjnego to 160 cm², co zapewnia wymagany strumień usuwanego powietrza bez nadmiernych strat ciśnienia [7].
Wymiary kanału murowanego 14×14 cm odpowiadają 196 cm² przekroju, co spełnia wymóg minimalnej powierzchni przepływu w wentylacji grawitacyjnej [7].
Gdzie montować nawiew i jak zapewnić cyrkulację powietrza?
W systemie grawitacyjnym przewidziane są kratki wywiewne w górnej strefie, a dopływ świeżego powietrza powinien następować dołem przez nawiewniki i otwory transferowe, co stabilizuje różnicę ciśnień i kierunek strumienia [5].
W drzwiach do pomieszczeń wentylowanych należy zapewnić podcięcia lub kratki transferowe o powierzchni co najmniej 200 cm², osadzone 5-15 cm nad podłogą, aby nie blokować przepływu od dołu do góry [4][5].
Jaki wpływ ma rodzaj pomieszczenia na umiejscowienie kratki?
W łazienkach i kuchniach zaleca się montaż kratki 15-30 cm od sufitu, co przyspiesza odprowadzanie pary wodnej i zapachów oraz wspiera utrzymanie prawidłowej wilgotności [1][4][5].
Na najwyższej kondygnacji w sufitach podwieszanych dopuszcza się montaż kratek w płaszczyźnie sufitu, pod warunkiem zachowania zasad ciągu i drożności kanałów wywiewnych [2][4][5][7].
W pomieszczeniach wymagających precyzyjnej regulacji strumienia dopuszczalne jest stosowanie anemostatów zgodnie z zasadami rozmieszczenia elementów wywiewnych, przy zachowaniu strefy przy suficie dla skutecznego odbioru powietrza [3].
Na czym polega zgodność z normą PN-83/B-03430/Az3?
Kluczowe wymaganie to umieszczenie górnej krawędzi otworu kratki nie dalej niż 15 cm od sufitu, co maksymalizuje wykorzystanie efektu grawitacyjnego i ogranicza ryzyko cofki [6].
Trasa przewodu wywiewnego powinna być w możliwie pionowym układzie z odchyleniem nie większym niż 30 stopni, z zapewnieniem wylotu ponad dach w strefie wolnej od zawirowań, aby utrzymać prawidłowy ciąg [6][8].
Zgodność obejmuje też dobór przekroju kanału co najmniej 160 cm², tak aby spełnić minimalne wymagania przepływu powietrza bez przekraczania dopuszczalnych strat ciśnienia [7].
Jakie są aktualne trendy w projektowaniu wentylacji grawitacyjnej?
Rosnące wymagania efektywności energetycznej kierują uwagę na precyzyjne położenie kratek przy suficie, które poprawia odprowadzanie wilgoci w łazienkach i kuchniach oraz ogranicza straty ciepła w sezonie grzewczym [4][5].
Widoczny jest trend ku rozwiązaniom hybrydowym, które łączą wentylację grawitacyjną z kontrolowanym nawiewem przez nawiewniki, co stabilizuje bilans powietrza i poprawia komfort bez nadmiernego zużycia energii [4][5].
Co najczęściej blokuje skuteczność wentylacji i jak temu zapobiec?
Zbyt duża odległość kratki od sufitu ogranicza odbiór ciepłego, wilgotnego powietrza, dlatego należy trzymać się zakresu 15-30 cm dla dolnej krawędzi i 15 cm dla górnej krawędzi otworu [1][6].
Brak podcięć lub kratek transferowych w drzwiach przerywa cyrkulację, dlatego wymagana jest powierzchnia co najmniej 200 cm² i osadzenie otworów 5-15 cm nad podłogą [4][5].
Nadmierne poziome odcinki kanału oraz odchylenie większe niż 30 stopni zwiększają opory i ryzyko cofki, dlatego przewody należy prowadzić pionowo i zakończyć odpowiednio nad dachem [6][8].
Niedostateczny przekrój kanału poniżej 160 cm² utrudnia wymianę powietrza, dlatego należy dobrać wymiar zapewniający właściwy strumień, z zachowaniem wymaganej powierzchni przekroju czynnego [7].
Nieprawidłowy dobór i rozmieszczenie elementów wywiewnych oraz anemostatów zaburza pracę układu, dlatego rozmieszczenie powinno respektować górną strefę pomieszczenia i zasady wentylacji grawitacyjnej [3][5].
Podsumowanie
Kratka wywiewna powinna być 15-30 cm od sufitu, a górna krawędź otworu nie dalej niż 15 cm od sufitu, co gwarantuje skuteczność wyciągu i zgodność z normą [1][2][6]. Przewód wywiewny należy prowadzić pionowo z odchyleniem do 30 stopni, zapewnić minimalny przekrój 160 cm² i właściwy wylot ponad dachem, a cyrkulację dopełnić przez dolne nawiewy i podcięcia drzwiowe 200 cm² [4][5][6][7][8].
