Sieci transmisyjne a OZE: główne wyzwania dla polskiej energetyki

Rosnący udział źródeł wiatrowych i fotowoltaicznych radykalnie zwiększa wymagania wobec infrastruktury komunikacyjnej operatorów systemów elektroenergetycznych. Dokument PEP2040 jednoznacznie wskazuje, że rozwój OZE musi być skorelowany z głęboką cyfryzacją zarządzania siecią oraz wdrożeniem rozwiązań inteligentnych sieci energetycznych, obejmujących warstwę telemechaniki, automatyki pola i precyzyjnej synchronizacji czasu.

OZE a elastyczność Krajowego Systemu Elektroenergetycznego

Generacja z farm wiatrowych i instalacji PV jest w istocie niesterowalna po stronie źródła i silnie zależna od warunków atmosferycznych, co przekłada się na zwiększoną zmienność przepływów mocy w systemie oraz częstsze przekroczenia ograniczeń sieciowych. Operatorzy muszą zatem w czasie zbliżonym do rzeczywistego pozyskiwać, filtrować i przetwarzać bardzo duże strumienie danych telemetrycznych z rozproszonych punktów sieci – zarówno z poziomu stacji WN/SN, jak i przyłączeń farm OZE – aby utrzymać parametry pracy KSE w wymaganych granicach częstotliwości i napięcia. Brak odpowiednio wydajnej i deterministycznej sieci transmisyjnej prowadzi do opóźnień w działaniu automatyki systemowej oraz ogranicza możliwość bezpiecznego przyłączania kolejnych źródeł odnawialnych.

Standard IEC 61850 jako odpowiedź na decentralizację

W warunkach rosnącej decentralizacji źródeł wytwórczych tradycyjne, punkt‑punktowe rozwiązania komunikacyjne tracą skalowalność, co wymusiło upowszechnienie standardu IEC 61850 w stacjach elektroenergetycznych. Standard ten definiuje wspólny model danych i usługi komunikacyjne dla urządzeń IED, a także architekturę szyny stacyjnej (Station Bus) oraz szyny procesowej (Process Bus), umożliwiając przeniesienie sygnałów pomiarowych i sterowniczych do sieci Ethernet w sposób ustandaryzowany.

Dla integracji źródeł OZE oznacza to możliwość interoperacyjnej współpracy urządzeń wielu producentów, spójne odwzorowanie zasobów pola oraz szybką wymianę komunikatów sterujących, co jest kluczowe przy dynamicznej zmianie warunków pracy systemu.

Synchronizacja i precyzyjny czas w sieciach Smart Grid

Architektura cyfrowej stacji oraz szyny procesowej bazuje na precyzyjnej synchronizacji czasu, zazwyczaj realizowanej w oparciu o PTPv2 z profilami energetycznymi dopasowanymi do wymagań IEC 61850. Odchyłki czasowe rzędu pojedynczych mikrosekund wpływają bezpośrednio na poprawność próbkowania prądów i napięć w strumieniach Sampled Values oraz na selektywność działania zabezpieczeń odległościowych, różnicowoprądowych czy łukoochronnych.

Z tego względu system dystrybucji czasu – obejmujący serwery czasu, switche, oraz mechanizmy monitorowania jakości synchronizacji – staje się elementem infrastruktury krytycznej, którą tworzą współczesne inteligentne sieci transmisyjne. Jest on porównywalny pod kątem istotności z samą telemechaniką lub automatyką polową.

Rozwiązania wspierające cyfryzację polskiej energetyki

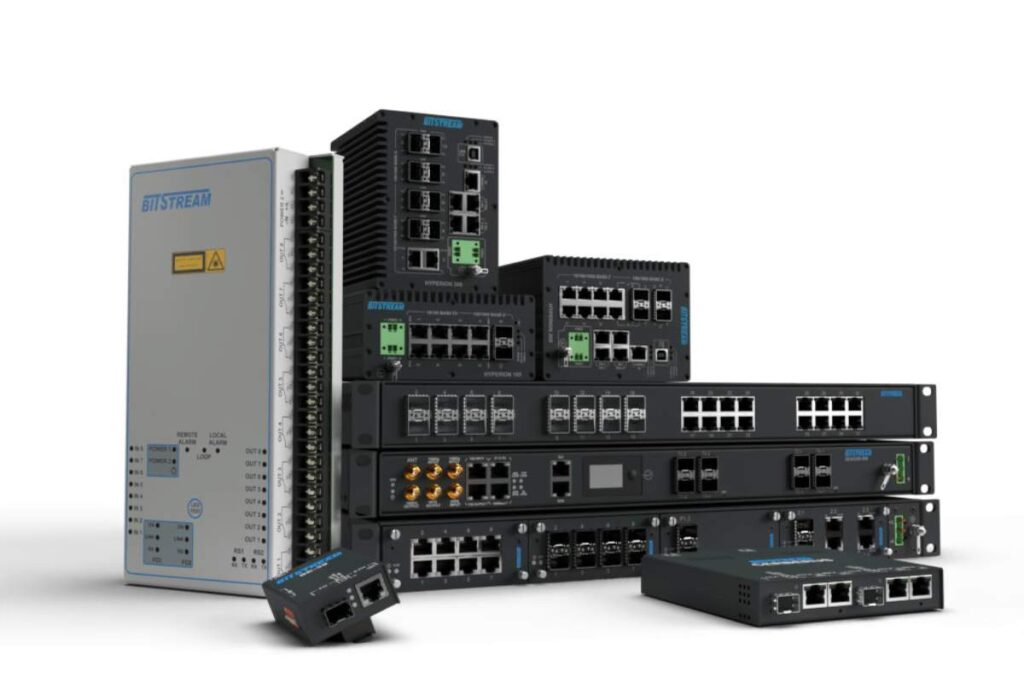

Switche Hyperion‑500 firmy BitStream zostały zaprojektowane specjalnie dla zastosowań w stacjach elektroenergetycznych i instalacjach OZE, spełniając wymagania środowiskowe IEC 61850‑3 oraz IEEE 1613, a także zapewniając obsługę ruchu GOOSE i Sampled Values z kontrolowanymi opóźnieniami. Modułowa konstrukcja urządzenia umożliwia zestawienie konfiguracji z wieloma portami RJ45 i SFP o przepustowościach 1/2,5/10 Gb/s, co pozwala budować zarówno szkieletową warstwę sieci w stacjach, jak i sieć agregacyjną dla farm wiatrowych i fotowoltaicznych.

Uzupełniająco serwer czasu Quazar‑700 wraz z systemem QuazarNet zapewnia dystrybucję sygnału czasu GNSS oraz synchronizacji PTPv2 z rozbudowaną diagnostyką i monitorowaniem jakości synchronizacji, co umożliwia wczesną detekcję degradacji parametrów czasowych i minimalizuje ryzyko błędnego działania zabezpieczeń.

Zastosowanie tych rozwiązań w warstwie sieci transmisyjnych pozwala operatorom praktycznie realizować założenia transformacji energetycznej, zwiększając elastyczność i odporność KSE przy rosnącym udziale źródeł odnawialnych.

Artykuł sponsorowany
