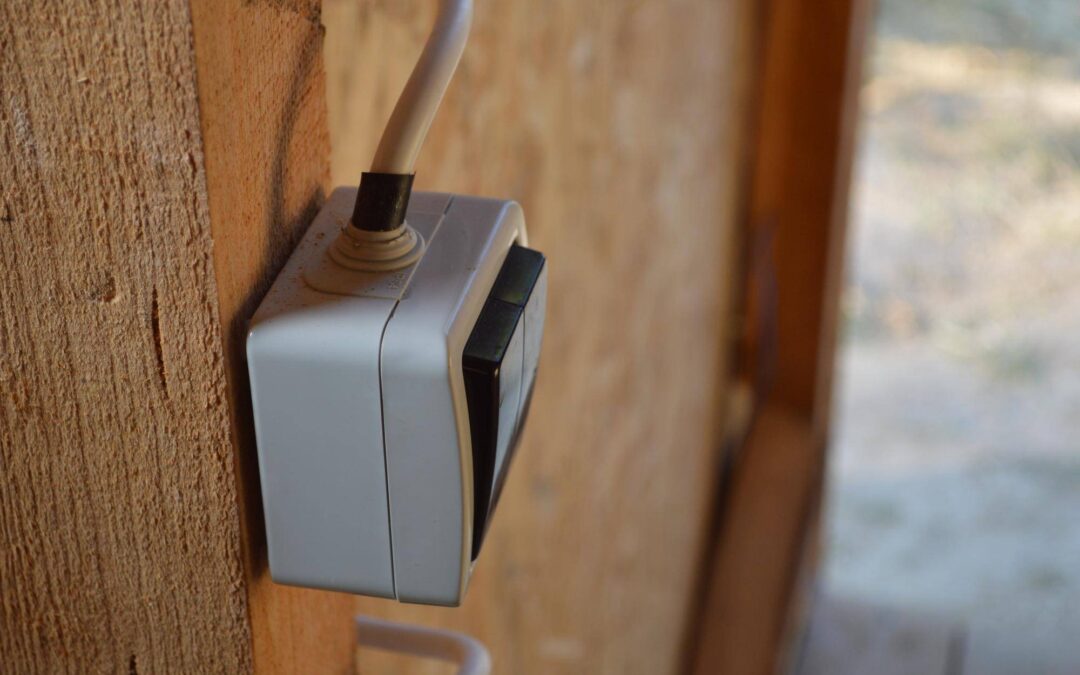

Jaki kabel do czujek bramy sprawdzi się w codziennym użytkowaniu?

Kabel do czujek bramy, który sprawdza się w codziennym użytkowaniu, to przewód o odpowiedniej liczbie żył i przekroju, z izolacją odporną na wilgoć i UV, możliwy do ułożenia w ziemi, najczęściej skrętka UTP żelowana albo inny przewód sygnałowy przeznaczony do zastosowań zewnętrznych [1][5][8]. Optymalny wybór wymaga zgrania typu czujki, trasy, środowiska pracy i sposobu prowadzenia od centrali do każdej czujki osobno [1][3][5][8].

Jaki kabel do czujek bramy sprawdzi się na zewnątrz?

W instalacjach wystawionych na deszcz, promieniowanie słoneczne i wahania temperatur liczy się odporna izolacja oraz konstrukcja przystosowana do pracy w gruncie lub na elewacji, dlatego rekomenduje się UTP żelowaną lub kable o parametrach dedykowanych do ziemi i warunków zewnętrznych [1][5][8]. Tego typu przewody ograniczają wpływ wilgoci i uszkodzeń mechanicznych, co stabilizuje działanie czujek i wydłuża żywotność instalacji [3][6].

Ile żył i jaki przekrój wybrać?

Dobór liczby żył i przekroju należy powiązać z wymaganiami czujek i długością trasy, ponieważ układy bezpieczeństwa przy bramie często potrzebują więcej niż dwóch żył i muszą utrzymać poprawne parametry elektryczne na całej linii [2][3][6]. W materiałach branżowych dla fotokomórek i podobnych czujek wskazuje się konfiguracje 2×1 mm², 4×1 mm², 4×0,5 mm² oraz 2×0,75 mm² lub 4×0,75 mm², przy czym bardziej rozbudowane czujki i zestawy wymagają przewodów wielożyłowych [2][3][4]. Przy rosnącej odległości stosuje się większy przekrój, aby ograniczyć spadki napięcia i zakłócenia sygnału, co poprawia pewność działania [3][6][7].

Jak prowadzić przewody między centralą a czujkami?

Praktyka montażowa zaleca prowadzenie przewodu od centralki do każdej czujki osobno, ponieważ taki układ zwiększa uniwersalność, ułatwia montaż, diagnozę i przyszłe modyfikacje, także wtedy gdy czujki mają interfejs magistralny [1]. Dodatkowo utrzymanie zapasu długości przewodu w miejscu montażu poprawia serwisowalność i redukuje ryzyko błędów podczas podłączania [3].

Dlaczego skrętka UTP żelowana jest uznawana za uniwersalną?

Skrętka UTP żelowana sprawdza się przy wielu typach czujek stosowanych przy bramach, łączy wygodę prowadzenia z dobrą odpornością środowiskową w wersjach doziemnych i pozwala elastycznie dopasować pary żył do funkcji sygnałowych i pomocniczych [1][5][8]. Taki przewód można prowadzić na zewnątrz i w gruncie w wariantach przewidzianych do ziemi, co upraszcza planowanie tras i ogranicza liczbę typów kabli w instalacji [1][5].

Co z przewodem zasilającym napęd bramy?

Przewód zasilający napęd dobiera się niezależnie od linii czujek, gdzie standardem jest 3×1,5 mm² dla typowych odległości i obciążeń, natomiast przy dłuższych trasach lub mocniejszych napędach stosuje się 3×2,5 mm² w celu ograniczenia spadków napięcia i strat [2][3][5][6][7]. W części opracowań dopuszcza się 3×0,75 mm² typu OWY w prostych układach, jednak przy większej liczbie funkcji lub potrzebie dodatkowych żył przewidziany jest przewód 4×0,75 mm², co zwiększa elastyczność okablowania [4].

Jak krok po kroku dobrać kabel do czujek bramy?

• Określ typ czujki i wymagane linie sygnałowe oraz zasilające, bo to definiuje minimalną liczbę żył i sposób podłączenia [2][3].
• Zmierz dystans od centrali i uwzględnij trasę układu, ponieważ długość wpływa na konieczny przekrój i stabilność sygnału [3][6].
• Sprawdź środowisko pracy i sposób ułożenia, wybierając przewód do ziemi lub zewnętrzny z izolacją odporną na wilgoć i UV [3][6].
• W przypadku linii czujek preferuj przewody sygnałowe lub UTP żelowaną przystosowaną do ziemi, aby ograniczyć awaryjność i ułatwić serwis [1][5][8].
• Prowadź przewód z centrali do każdej czujki w topologii indywidualnej i zostaw zapas montażowy dla wygodnego podłączenia [1][3].

Na czym polega stabilność i bezpieczeństwo transmisji w instalacji czujek?

Stabilność uzyskuje się przez właściwy dobór przekroju oraz odpornej izolacji, bo centrala musi niezawodnie zasilać i odczytywać stany czujek, a linia nie może wprowadzać błędów przez spadki napięcia i zakłócenia w trudnym środowisku zewnętrznym [3][6]. Mechanika pracy układu wymaga uporządkowanego prowadzenia i jednoznacznych ścieżek sygnałowych, co wzmacnia poprawne działanie funkcji bezpieczeństwa bramy [3][6].

Kiedy zwiększyć przekrój lub liczbę żył?

Zwiększenie przekroju jest zasadne przy większej odległości, podwyższonym obciążeniu i tam, gdzie istotne jest ograniczenie spadków napięcia, ponieważ wpływa to na stabilność czujek i komfort serwisowy [3][6][7]. Zwiększenie liczby żył jest potrzebne przy bardziej rozbudowanych czujkach, zestawach z dwiema parami fotokomórek oraz gdy instalacja ma pozostać elastyczna na rozbudowę funkcji w centrali [2][4].

Czy kabel musi być przeznaczony do układania w ziemi?

Jeżeli trasa prowadzona jest w gruncie, przewód musi być do tego przeznaczony, w tym w wariancie żelowanym odpornym na wilgoć i uszkodzenia, ponieważ eliminuje to wnikanie wody i degradację izolacji w czasie [1][5][8]. Gdy odcinki biegną na zewnątrz, wymagana jest izolacja odporna na UV i czynniki atmosferyczne, co znacząco poprawia niezawodność całego systemu czujek [3][6].

Podsumowanie wyboru

W codziennym użytkowaniu najlepiej sprawdza się kabel do czujek bramy w postaci skrętki UTP żelowanej lub innego przewodu sygnałowego do ziemi i na zewnątrz, dobrany pod liczbę żył i przekrój zgodnie z wymaganiami czujek i długością trasy, a prowadzony indywidualnie od centrali do każdej czujki z zapasem montażowym [1][3][5][8]. Dla zasilania napędu stosuje się oddzielny przewód 3×1,5 mm² lub 3×2,5 mm² zależnie od obciążenia i dystansu, co ogranicza spadki i podnosi niezawodność układu w warunkach terenowych [2][3][5][6][7].

Parametry i konfiguracje spotykane w praktyce czujek i fotokomórek

W specyfikacjach montażowych pojawiają się przewody dla czujek w układach 2×1 mm², 4×1 mm², 4×0,5 mm², 2×0,75 mm² oraz 4×0,75 mm², przy czym lepiej przewidzieć zapas liczby żył niż ograniczać instalację na etapie prowadzenia okablowania [2][3][4]. W materiałach zaleca się, aby dopasować przekrój do długości linii i charakterystyki urządzenia, co zapewnia stabilny przesył sygnału i poprawną pracę elementów bezpieczeństwa [2][6].

Organizacja i serwisowalność instalacji czujek

Prowadzenie kabli w topologii punkt do punktu, stosowanie przewodów do ziemi i pozostawienie rezerwy długości upraszcza konserwację oraz rozbudowę, a także podnosi uniwersalność niezależnie od typu czujki zastosowanej w przyszłości [1][3][8]. Taki sposób planowania ma znaczenie zarówno podczas pierwszego montażu, jak i przy późniejszych zmianach w centrali i urządzeniach peryferyjnych [1][3].

Rekomendacja końcowa dla inwestora i instalatora

Wybierając kabel do czujek bramy postaw na trwały przewód zewnętrzny lub UTP żelowaną przystosowaną do ziemi, dobierz liczbę żył i przekrój do czujek oraz dystansu, poprowadź osobne linie do każdej czujki i zapewnij odpowiedni przewód zasilający napęd, co łącznie tworzy instalację stabilną na lata [1][2][3][5][6][7][8]. Wykorzystanie konfiguracji przewidzianych dla fotokomórek i czujek oraz respektowanie zależności między długością trasy a przekrojem ogranicza ryzyko usterek i maksymalizuje funkcjonalność systemu [2][3][4][6].
