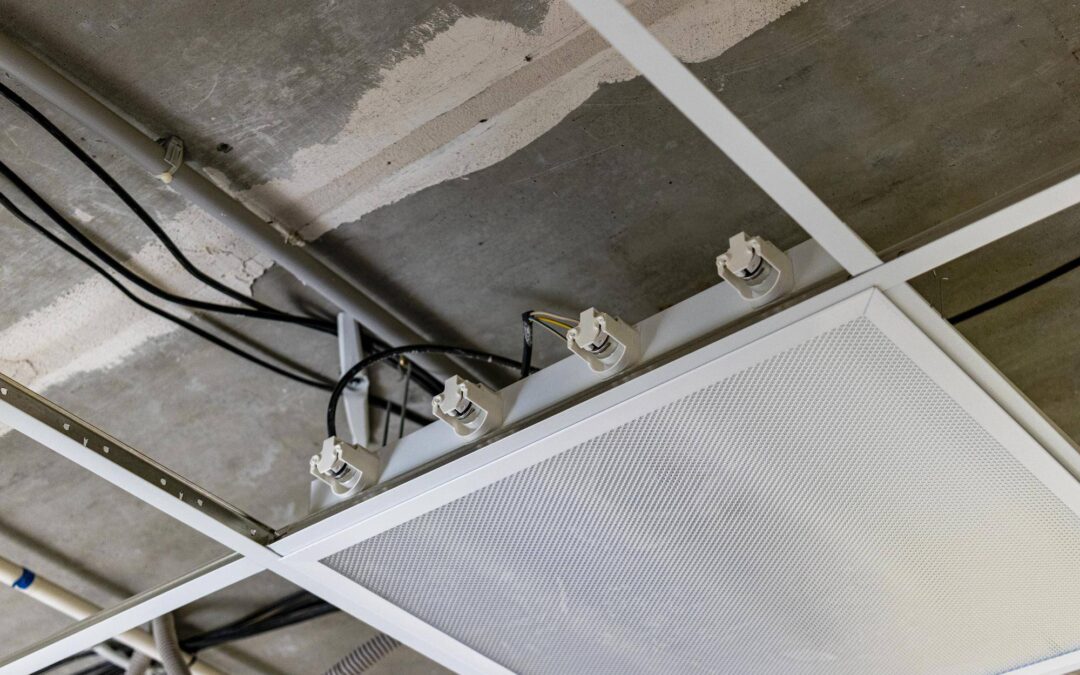

Jak przeciągnąć kabel nad sufitem podwieszanym bez problemów?

Chcesz szybko i bezproblemowo przeciągnąć kabel nad sufitem podwieszanym? Klucz to gotowy plan trasy, solidne mocowania do stropu, brak naprężeń, bezkolizyjność z innymi instalacjami oraz zgodność z wymaganiami przeciwpożarowymi i serwisowymi [1][2][3][4]. Przewody nad sufitem podwieszanym muszą być ułożone tak, aby nie stwarzały zagrożenia pożarowego i były dostępne do kontroli lub wymiany [5][1][6].

Sufit podwieszany tworzy techniczną przestrzeń między stropem a okładziną, w której można bezpiecznie prowadzić przewody oraz inne instalacje, pod warunkiem spełnienia wymagań projektowych i przeciwpożarowych [5].

Trasa kablowa to zaplanowany przebieg przewodu uwzględniający punkty mocowania, dostęp serwisowy i odległości od innych instalacji, dlatego wymaga precyzyjnego wytyczenia przed montażem [2][7].

Kabel powinien być zamocowany do stropu lub konstrukcji nośnej, a nie opierać się na płycie sufitu, co chroni okładzinę i stabilizuje przewód [1][2].

Instalacja nad sufitem podwieszanym ma być wykonywana tak, by nie zwiększać ryzyka pożaru i umożliwiać kontrolę oraz wymianę przewodów w trakcie eksploatacji [5][1][6].

Najpierw należy wyznaczyć trasę, zaznaczyć punkty przejścia oraz sprawdzić, czy w przestrzeni sufitu nie ma kolizji z profilami, kanałami wentylacyjnymi lub innymi instalacjami [8][4].

W praktyce zaleca się prowadzenie kabli liniowo i równolegle do krawędzi ścian i stropów, bez przypadkowych załamań trasy, co porządkuje przebieg i ułatwia serwis [1][4].

Trasa powinna uwzględniać minimalne promienie gięcia zgodne z zaleceniami producenta oraz brak naprężeń przewodu, co ogranicza uszkodzenia izolacji i awarie [9][10][2].

W planie trzeba uwzględnić dostęp serwisowy do puszek i punktów rozgałęźnych oraz ich lokalizację w łatwo dostępnych miejscach [7][6].

Przebieg powinien być uzgodniony z pozostałymi instalacjami w budynku, aby zachować bezkolizyjność i prawidłowe separacje [4].

Planowanie trasy warto oprzeć na zasadach okablowania i dobrych praktykach branżowych, co ułatwia zgodność z normami i dokumentacją techniczną [9][10].

Przed rozpoczęciem prac należy odłączyć zasilanie, zweryfikować stan izolacji oraz potwierdzić brak kolizji z innymi mediami w przestrzeni sufitu [8][4].

W pobliżu materiałów palnych przewody trzeba prowadzić tak, aby ograniczyć ryzyko pożaru, najlepiej wewnątrz przegród lub w odpowiednio zabezpieczonej przestrzeni nad sufitem [5].

W przestrzeniach wentylowanych lub wykorzystywanych do ogrzewania wymagane są osłony o klasie odporności ogniowej co najmniej EI 30, a w budynkach wysokich lub przy dużym obciążeniu ogniowym co najmniej EI 60 [3].

Dla instalacji oświetlenia halogenowego między stropem a sufitem podwieszanym rekomendowana jest odległość co najmniej 10 cm [4].

W jednym z materiałów technicznych wskazano, że zalecana odległość przewodu od powierzchni sufitu wynosi 20 mm, aby prawidłowo działał przewód detekcyjny.

W praktyce przygotowania warto upewnić się, że dostępna jest odpowiednia wolna przestrzeń montażowa. Dla cienkich przewodów wystarcza 1–2 cm, dla standardowych kabli instalacyjnych 3–5 cm, a dla przewodów wielożyłowych lub rur 5 cm i więcej [8].

Coraz większy nacisk kładzie się na bezpieczeństwo pożarowe, uporządkowane trasy kablowe i zgodność z dokumentacją techniczną, dlatego działania przygotowawcze muszą to odzwierciedlać [9][10][6].

Po wytyczeniu i oznakowaniu trasy prowadzi się przewód możliwie prostą drogą, ograniczając liczbę ostrych zakrętów i naprężeń, zgodnie z minimalnymi promieniami gięcia [1][2].

Kabel nie może leżeć na płytach. Trzeba go podwiesić lub przymocować do stropu bądź konstrukcji nośnej, wykorzystując właściwe elementy instalacyjne [1][2].

Do ochrony mechanicznej i stabilnego prowadzenia stosuje się uchwyty, klipsy, drabinki kablowe lub inne elementy mocujące dobrane do przekroju oraz obciążenia trasy [9][2].

Po ułożeniu sprawdza się dostępność punktów łączeniowych, zgodność z wymaganiami przeciwpożarowymi i technicznymi oraz bezkolizyjność z innymi instalacjami [5][3][6][4].

Na trasach drabinkowych kable mocuje się średnio co 30 cm, co stabilizuje przewód i ogranicza jego ugięcia [9].

Przy długich trasach pionowych zaleca się montaż stelaża zapasu kabla średnio co 350 cm, aby nie przeciążać mocowań i utrzymać porządek trasy [9].

Prowadzenie przewodu powinno spełniać zasady wynikające z instalacji elektrycznych, w tym właściwy dobór trasy, mocowań i zachowanie minimalnych odległości oraz promieni gięcia.

Mocowania należy montować do stropu lub konstrukcji nośnej, a nie do płyt sufitu. Takie podparcie przenosi obciążenia poza okładzinę i stabilizuje całą trasę [1][2].

Rodzaj elementów mocujących dobiera się do typu przewodu i warunków środowiskowych. Uchwyty, klipsy, drabinki i stelaże zapasu zwiększają ochronę mechaniczną i porządkują trasę [9][2].

Rozstaw mocowań powinien gwarantować brak zwisów i brak naprężeń. Na drabinkach stosuje się średnio 30 cm, a przy odcinkach pionowych przewiduje się stelaż zapasu co około 350 cm [9].

W całej trasie trzeba utrzymać minimalne promienie gięcia zalecane przez producenta, co ogranicza mikropęknięcia izolacji i późniejsze awarie [9][10][2].

Rozmieszczenie mocowań powinno także zapewniać bezkolizyjność z instalacjami wodnymi, gazowymi, wentylacyjnymi i telekomunikacyjnymi [4].

Trasa musi umożliwiać kontrolę, konserwację i wymianę przewodów bez naruszania konstrukcji budynku, co wynika z wymagań eksploatacyjnych i przepisów technicznych [7][6].

Dla wygody utrzymania zaleca się punkty dostępu co 120–150 cm, co ułatwia przeglądy oraz szybkie lokalizowanie połączeń i ewentualnych usterek [8].

Porządek trasy i logiczny przebieg przewodów skracają czas serwisu i zmniejszają ryzyko błędów podczas modyfikacji instalacji [1][7].

Dokumentacja i zgodność z wytycznymi projektowymi usprawniają serwis i zapewniają bezpieczeństwo użytkowania w całym cyklu życia obiektu [9][10][6].

Dla cienkich przewodów wystarcza 1–2 cm wolnej przestrzeni, dla standardowych kabli instalacyjnych 3–5 cm, a dla przewodów wielożyłowych lub rur 5 cm i więcej, co ułatwia beznaprężeniowe prowadzenie i serwis [8].

W przypadku systemów detekcyjnych wskazuje się zachowanie 20 mm od powierzchni sufitu dla prawidłowego działania przewodu detekcyjnego.

Dla instalacji oświetlenia halogenowego między stropem a sufitem podwieszanym podaje się odległość co najmniej 10 cm, aby ograniczyć wpływ temperatury i ryzyko pożaru [4].

Im większa liczba instalacji w przestrzeni sufitu, tym ważniejsze stają się planowanie, oznakowanie i separacja tras, co ogranicza kolizje i ułatwia serwis [4].

Im bardziej palne otoczenie, tym większe znaczenie ma sposób prowadzenia przewodu i jego osłona przeciwpożarowa, zwłaszcza w przestrzeniach wentylowanych lub ogrzewanych [5][3].

Im dłuższa trasa i więcej załamań, tym większe ryzyko uszkodzeń mechanicznych oraz problemów eksploatacyjnych, dlatego zaleca się trasy proste i kontrolę promieni gięcia [9][2].

W obiektach o wyższych wymaganiach bezpieczeństwa stosowane są bardziej rygorystyczne parametry odporności ogniowej i dostępności serwisowej, co wymaga ścisłej zgodności z dokumentacją [3][6].

Aktualny kierunek w projektowaniu i wykonawstwie to silniejszy nacisk na bezpieczeństwo pożarowe, uporządkowane trasy kablowe i łatwość serwisu [9][10][6].

• Opieranie przewodów na płytach sufitu zamiast mocowania do stropu lub konstrukcji nośnej, co grozi uszkodzeniem okładziny i niestabilnością trasy [1][2].
• Brak planu trasy z pominięciem punktów przejść i kolizji, co skutkuje przypadkowymi załamaniami i trudnym serwisem [8][7][4].
• Naruszanie minimalnych promieni gięcia i prowadzenie z naprężeniami, co zwiększa ryzyko uszkodzeń izolacji [9][10][2].
• Kolizje z instalacjami wodnymi, gazowymi, wentylacyjnymi lub telekomunikacyjnymi przez brak separacji i uzgodnień [4].
• Brak dostępu do puszek i punktów rozgałęźnych oraz pomijanie punktów inspekcyjnych co 120–150 cm [7][6][8].
• Niedostosowanie instalacji do wymogów przeciwpożarowych w przestrzeniach wentylowanych lub ogrzewanych oraz w obiektach o podwyższonych wymaganiach bezpieczeństwa [3][6].
• Brak ochrony mechanicznej przewodów i zbyt rzadkie mocowania na trasach drabinkowych, co prowadzi do zwisów i uszkodzeń [9][2].
• Zbyt kręta trasa zamiast prostego, logicznego prowadzenia równoległego do krawędzi ścian i stropów [1][4].
• Prace pod napięciem i ryzyko uszkodzenia izolacji przez brak weryfikacji stanu przewodów przed montażem [8].
• Niezachowanie wymaganych odległości, na przykład minimalnych 10 cm przy oświetleniu halogenowym lub 20 mm dla przewodów detekcyjnych [4].

Otwarte prowadzenie okablowania po suficie podlega innym zasadom niż instalacja ukryta nad sufitem podwieszanym, jednak w obu przypadkach podstawą jest prawidłowe mocowanie, ochrona mechaniczna oraz zgodność z zasadami okablowania i normami branżowymi.

Zapewnij plan trasy, bezkolizyjność, właściwe mocowania do stropu, prowadź kabel w liniach prostych i bez naprężeń, zachowaj minimalne promienie gięcia oraz dostęp do punktów serwisowych [1][2][9][10][7][6][4].

Uwzględnij wolną przestrzeń montażową, wymagane odległości oraz osłony o odpowiedniej klasie ognioodporności tam, gdzie to konieczne [8][3][4].

Stosuj uchwyty, klipsy i drabinki, mocuj na odcinkach drabinkowych średnio co 30 cm, a zapas kabla na pionach utrzymuj na stelażach co około 350 cm [9][2].

Dbaj o dokumentację, porządek trasy i zgodność z wytycznymi, aby przeciągnąć kabel nad sufitem podwieszanym bez problemów oraz z myślą o bezpiecznej eksploatacji i łatwej konserwacji [9][10][6][5].
